家用火灾报警控制器 青鸟JB-QB-JBF5020DC
功能特点
按国家标准GB22370-2008《家用火灾安全系统》设计的一款家用火灾报警控制器，满足民用建筑消防工程的需求。
尺寸小巧，功能强大，性能稳定，界面UI设计简洁易懂，适于安装在家庭室内。
2.8寸彩色液晶屏，扁平化图形显示，中文菜单，简约易懂。
通过面板按键操作，实现信息查询和信息配置。
具备火警电话自动拨号功能，火警发生时，控制器可对预设的紧急联系人电话号码进行自动轮拨，及时通知火情，降低损失。此功能需插入SIM 卡使用（支持移动、联通GSM网络）。
通过CAN总线与控制中心监控设备进行组网，最大网络节点99台控制器，实现集中管理功能。
具有GPRS和蓝牙功能。
支持APP调试软件，方便现场调试
主要技术参数
电源开关：控制器具有一个电源开关，此开关仅在调试或系统不能正常运行期间，供专业技术人员通过此开关进行系统维护使用，非专业人员禁止操作。
控制器支持二总线方式连接50只家用探测器实现监视和报警功能。同时还具有1路无源报警输入，2路无源火警输出，1路CAN通讯，1路回路组网。
控制器默认红色报警按钮地址为51号，默认无源报警输入地址为52号。
功耗：正常监视状态功耗小于3W，最大功耗小于15W。
电源：控制器配接BYF-PC10X电源,每台电源最多可连接15台家用火灾报警控制器。
结构特征、安装与布线
明装和暗装两种安装方式。

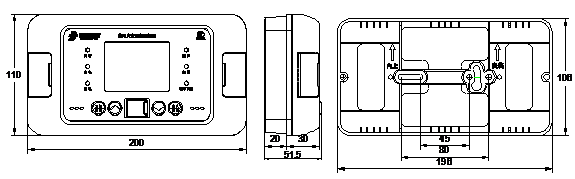

外形结构及安装尺寸图
端子示意图
说明
L、N：接24V直流电，无极性。
L1、L2：用于与火灾报警控制器回路总线进行连接。
L+、L-：本机回路总线，接外部现场部件。
CANH、CANL：CAN接口，连接时须所有设备的CANH接在一起，CANL接在一起，切勿接反，否则无法通讯。多台设备连接或长距离传输时，需配接120Ω终端电阻。
I1、I2：无源报警输入端口，用于接收外部无源开关量输入，有开关量短路输入时，控制器处于火警状态，切勿连接有源信号，否则会损坏接口。注意：必须安装10KΩ终端电阻。
COM1/ NO1、COM2/NO2：2路无源火警输出，控制器处于火警状态时，火警继电器闭合。
