家用火灾报警控制器 青鸟JB-QB-JBF5021
功能特点
按国家标准GB22370-2008《家用火灾安全系统》设计的一款家用火灾报警控制器，满足民用建筑消防工程的需求。
尺寸小巧，功能强大，性能稳定，界面UI设计简洁易懂，适于安装在家庭室内。
AC220V供电，支持宽范围电压供电，使用简单方便。
具有可充电锂电池作为备用电源。
采用2.8寸彩色液晶屏，扁平化图形显示，中文菜单，简约易懂。
通过面板按键操作，实现信息查询和信息配置。
具备火警电话自动拨号功能，火警发生时，控制器可对预设的紧急联系人电话号码进行自动轮拨，及时通知火情，降低损失。此功能需插入SIM 卡使用（支持移动、联通网络）。
通过CAN总线与控制中心监控设备进行组网，最大网络节点99台控制器，实现集中管理功能。
具有GPRS和蓝牙功能，支持手机APP收取控制器信息。
回路采用二线制输出，接线简单，易操作，支持最多16点现场部件连接，如家用感烟与感温火灾探测器、手动报警开关、输入模块等设备。通讯距离1000m。
可通过无线传输方式接收无线现场部件的状态信息，支持最多50点无线现场部件连接，如无线感烟与无线可燃气体探测器、无线手动报警开关、无线输入模块等设备。通讯距离视距300m。
技术参数列表
内容 | 技术参数 |
供电主电 | AC220V |
备电 | 3.7V/4400mAh |
系统容量 | 1条总线回路，单回路16点；1条无线回路，单回路50点； |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
火警继电器 | 2组常开输出，触点容量2A/30VDC、0.5A/125VAC 1组无源输入，需配接10KΩ终端电阻 |
外形尺寸 | 200mm长×110mm宽×51.5mm厚 |
通讯距离 | 有线传输1000m，无线传输视距300m |
执行标准 | GB22370-2008《家用火灾安全系统》 |
结构特征、安装与布线
壁挂式安装。

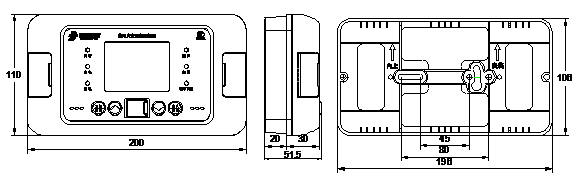

外形结构及安装尺寸图
端子示意图
说明
L、N：接220V交流电。
L1、L2：预留接口，接入火灾报警控制器回路线，未使用时保持悬空。
L+、L-：回路二总线，连接家用火灾报警探测器。
CANH、CANL：CAN接口，连接时须所有设备的CANH接在一起，CANL接在一起，切勿接反，否则无法通讯。多台设备连接或长距离传输时，需配接120Ω终端电阻。
I1、I2：无源输入端口，用于接收外部无源开关量输入，有开关量短路输入时，控制器处于火警状态，切勿连接有源信号，否则会损坏接口。
COM1/ NO1、COM2/NO2：2组继电器常开输出，控制器火警状态时，继电器闭合。
注意事项
建筑物内有墙体等阻挡时，通讯距离将会有不同程度的衰减，需以现场实测为准。
定期请厂家有关专业人员进行检修，周期不少于1 年。
定期检查现场设备情况，周期不少于半年。
严禁非专业人士操作电源开关或拆装设备，如有异常，请联系厂家维修。

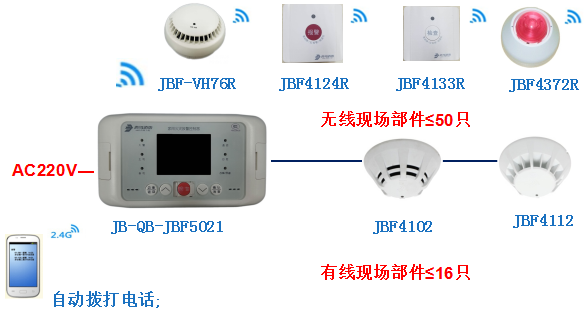

系统构成示意
