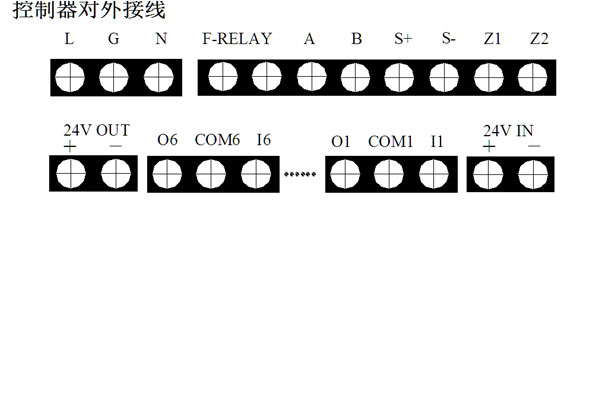

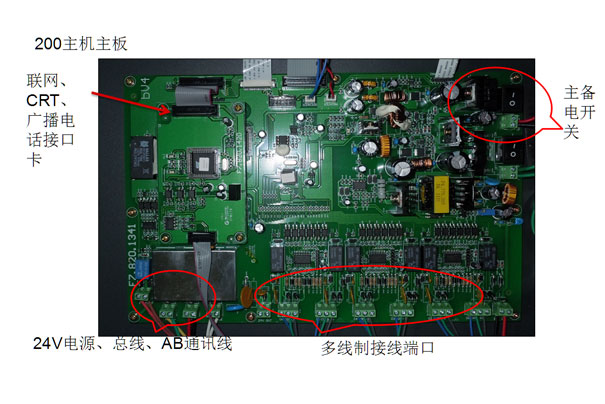

L、G、N：交流220V接线端子及交流接地端子；
F-RELAY：故障输出端子，当主板上NC短接时，为常闭无源输出；当NO短接时，为常开无源输出。
A、B：连接火灾显示盘的通讯总线端子；
S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为无源常开输出；当主板XS8上1、2脚和3、4脚接短路环时，为无源常闭输出；当主板XS8上2、3脚和5、6脚接短路环并且XS7用短路环短接时，为带检线功能有源输出，终端需要接0.25W的4.7kΩ电阻，输出时有DC24V/0.15A的电源输出。
声光警报器接线
图
操作说明：将终端电阻取下并保存好，然后接线，接线时要注意极性，在每个声光警报器输出回路的末端配接4.7kW电阻。
.
Z1、Z2：无极性信号二总线端子；
24V IN（+、-）：外部DC24V输入端子，可为辅助电源输出提供电源；
24V OUT（+、-）：辅助电源输出端子，可为外部设备提供DC24V电源，当采用内部DC24V供电时，最大输出容量为DC24V/0.3A，当采用外部DC24V供电时，最大输出容量为DC24V/2A。
如何进入调试状态：
为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后，进行任何操作均不需输入密码。进入调试状态的标志是在液晶屏的右上角处“V*.*”变为“调试。
同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。
本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。
1、设备注册及查询。
主机设置成调试状态，开机进行设备注册，注册完毕后，查看注册信息是否正常。
2、设备定义：
使用GSTCRT调试工具，进行设备定义。
控制器外接的设备包括火灾探测器、联动模块、火灾显示盘、网络从机、光栅机、直接控制盘控制的设备、手动盘控制的设备、广播电话设备等，这些设备均需进行编码设定，每个设备对应一个原始编码和一个现场编码，设备定义就是对设备的现场编码进行设定。被定义的设备既可以是已经注册在控制器上的，也可以是未注册在控制器上的。典型的设备定义界面
原码”：为该设备所在的自身编码号，外部设备（火灾探测器、联动模块）原码号为1~242；火灾显示盘原码号为1~64；网络从机原码号为1~32；光栅机测温区域原码号为1~64，对应1~4号光栅机的探测区域，从1号光栅机的1通道的1探测区顺序递增；直接控制盘控制的设备原码号为1-60；手动盘控制的设备原码号为1-120；广播电话盘的原码号为1-180。原始编码与现场布线没有关系。
“键值”：当为模块类设备时，是指与设备对应的手动盘按键号，当无手动盘与该设备相对应时，键值设为“00”。
“二次码”： 即为用户编码，由六位0到9的数字组成，它是人为定义用来表达这个设备所在的特定的现场环境的一组数，用户通过此编码可以很容易的知道被编码设备的位置以及与位置相关的其它信息。
设备类型”：用户编码输入区“－”符号后的两位数字为设备类型代码，参照“设备类型表”中的设备类型。
设备状态”：一些具有可变配置的设备，可以通过更改此设置改变配置。
设备定义操作
统设置操作状态下按“4”键，屏幕将显示如图1所示的设备定义选择菜单，此菜单有两个可选项：“设备连续定义”及“设备继承定义”，每个选项均分为外部设备定义、显示盘定义、1级网络定义、光栅测温定义、2级网络定义、直接控制盘定义、手动盘定义、广播电话盘定义八种。
*设备定义操作*
1 外部设备定义
2 显示盘定义
3 1级网络定义
4 光栅测温定义
5 2级网络定义
6 多线制输出定义
7 手动盘定义
8 广播电话盘定义
手动[√] 自动[√] 喷洒[√] 12:24
设备连续定义
在图1的屏幕状态下按“1”，则进入设备连续定义状态。在此状态下，系统默认设备是未曾定义过的，在输入第一个设备结束后，以后设备定义会默认上一个设备的定义，提供如下方便：
原码中的设备号在小于其最大值时，会自动加1。
键值为非“00”时，会自动加1。
二次码自动加1。
设备类型不变。
特性不变。
汉字信息不变。
设备连续定义
在图3的屏幕状态下按“1”，则进入设备连续定义状态。在此状态下，系统默认设备是未曾定义过的，在输入第一个设备结束后，以后设备定义会默认上一个设备的定义，提供如下方便：
原码中的设备号在小于其最大值时，会自动加1。
键值为非“00”时，会自动加1。
二次码自动加1。
设备类型不变。
特性不变。
汉字信息不变。
现场设备的定义实例
*外部设备定义*
原码：036号 键值：00
二次码：082016－03 点型感烟
设备状态：1 [阈值1]
注释信息：
2294340516431867421433892331
二楼八层十六房
手动[√] 自动[√] 喷洒[√] 12:28
分区分层方式火灾显示盘定义实例
本控制器可与我公司生产的火灾显示盘相连。控制器与火灾显示盘之间的连接采用标准RS485接口，最多可接64台火灾显示盘。
火灾显示盘共有四种显示方法：全显、区内显示、三层显示和单层显示方式，由该火灾显示盘的用户编码的第四位数字来设定：
0：全显方式，显示本控制器探测到的所有火警信息。
1：楼区显示，显示火灾显示盘所在楼区的火警信息。
2：三层显示，显示楼区内火灾显示盘所在楼层和上下相邻楼层的火警信息。
3：单层显示，显示楼区内火灾显示盘所在楼层的火警信息。
我们假定16号火灾显示盘位于二号楼第八层楼上，我们要求它进行单层显示，其定义如图5。
*通讯设备定义*
原码：016号 键值：
二次码：031016－40 火灾示盘
设备状态： [ ]
注释信息：
2294340516431867000000000000
二楼八层
手动[√] 自动[√] 喷洒[√] 12:40
手动消防启动盘控制一般性设备的定义实例
例：原码为112号的控制模块用于控制位于第三楼区第二层的排烟机的启动，现将其用户编码设定为032072号，并由手动消防启动盘的2号键控制。因为排烟机带有启动自锁功能，所以控制模块给出一个脉冲控制信号，即可完成排烟机的启动，故其设备特性设置应为脉冲方式。具体设备定义操作见图6
手动消防启动盘控制气体灭火设备启动定义实例
*外部设备定义*
原码：022号 键值：08
二次码：022054－37 气体启动
设备状态：1 [电平启]
注释信息：
5560476341721724000000000000
二楼机房
手动[√] 自动[√] 喷洒[√] 12:55
为保障气体喷洒设备受到控制器专门为它们提供的可靠性保护，气体灭火控制盘的启动点、停动点二个控制码必须对应定义成“气体启动”、“气体停动”类，并且都应该设成电平型控制输出。另外为方便在中控室对气体设备进行控制，可以将“气体启动”和“气体停动”点分别定义对应的手动键。
特点
与现场设备采用三线连接，实现控制输出和反馈信号检测。
具有检线功能，能够检测线路的短路、断路故障。
采用DC24V有源输出和无源触点输入方式。
每路采用单独的指示灯指示工作、启动、反馈和故障状态。
具有手动锁，只有手动锁处于允许状态时，手动直接控制按键才有效，可靠性高。
控制应用
直接控制输出与外部内控设备连接如图所示。
注意：由于直接控制输出具有检线功能，当需要直接控制输出与总线模块共同控制同一被控设备时，二者不能直接并联使用，直接控制输出端需要增加继电器，以免影响检线。
布线
对外接线端子如图所示。
其中：
O：直接控制输出线；
COM：直接控制输出与反馈输入的公共线；
I：反馈输入线。
O、COM：组成直接控制输出端，通过ZD-01终端器与负载连接，O为输出端正极，COM为输出端负极，启动后O与COM之间输出DC24V。
I、COM：组成反馈输入端，接无源触点；为了检线，I与COM之间接4.7kΩ终端电阻。
布线要求：接线宜采用BV铜芯导线，1.0mm2≤导线截面积≤2.0mm2。
使用说明
直接控制输出定义
使用前，首先应该对直接控制盘所控制的设备进行定义，详见5.4 设备定义。
在直接控制输出定义中，可以将输出方式设置为“0-脉冲启”或“1-电平启”方式。
手动锁设置
只有在手动锁处于“允许”位置时，才能通过手动直接控制按键完成对外接设备的直接启动或停动控制；处于“禁止”位置时，手动直接控制按键无效。
启动操作
非启动状态下，按下手动直接控制按键，对应控制端产生有源输出，面板上该路的“启动”指示灯点亮，如果收到被控设备反馈信号，“反馈”指示灯点亮，如果发出启动命令后10s内未收到反馈信号，“启动”指示灯闪动。
停动操作
启动状态下，在电平输出方式下，再次按下该路的手动直接控制按键，对应控制端停止有源输出，该路“启动”指示灯熄灭；在脉冲输出方式下，启动信号输出约5s后停止输出。
注意：
一次按键操作完成后，需等2秒钟以后才能再次操作该按键，否则可能操作无效。
平时应将手动锁设置为“禁止”状态，以免误操作。
